Kolica za TV nadzor

• FV VARIA 100
• FV 150 S
• FV 200 ED
• FV 300 T

Kolica FW 100 VARIA

•  od DN 100
•  pogon na 6 točka, sa kojima moće da se upravlja
•  ugao nagiba podesiv na senzor
•  unutrašnja temperatura i pritisak moguće pratiti preko monitora u vidu slike
•  rotacioni zglob
•  kontrolisano osvetljenje

Opciono :

•  dodatno LED osvetljenje i kontrola osvetljenja
•  nekoliko rezervnih točkića


Princip upravljanja:
Upravljanje kolicima uz pomoć džojstika na levo ili desno, jedna strana se okreće naspram druge. Sa dodatnim komandama napred ili unazad kolica se pomeraju na sopstvenoj osovini levo ili desno .
Uz novi položaj u odvodu/cevi kolica se mogu voziti pravo napred .

Tehnički podaci:
Specifikacija

Kolica VARIA se mogu koristiti za video nadzor u cevima malih i srednjih prečnika .

Kolicima se može upravljati uz pomoć vertikalne ose, to znači da se može okretati u mestu.

Kolica VARIA sa kamerom SR50 i dodatnim točkovima, sa i bez dodatnog osvetljenja (LED osvetljenje) mogu da se koriste u cevima prečnika od 100mm do 250mm.


Primena:
Kanalizacione cevi u rasponu od 100mm i do 250mm

Može se proširiti sa:
- Dodatno osvetljenje (LED jedno mesto)
( utikačnica / zavrtanj priključak )
- Nekoliko dodatnih točkića

Rad sa ED -kablom sa umerenim funkcijama

Upravljanje kablom sa kamerom
Priključivanje u puštanje u rad kamere SR50
Uključivanje i rad VARIA - dodatnog osvetljenja

Telo baze od mesinga, hromiranog, kompaktan, čvrste konstrukcije
Dimenzije : - D x Š x V : 300 x 94 x 74mm,
- sa SR50 : 450 x 94 x 74mm
Težina : - oko 5,6 kg; sa SR50 oko 6.4 kg

Sila: oko 8 KP
Maks . brzina :
EMBED Excel listova.8

Elektro-podaci:

• Svetlo snaga dodatno osvetljenje : - 24V/approk . 30V
• Nagib (ED) : - ± 10 ° (opciono ± 30°) (umeren)
• Unutrašnji pritisak (ED) : - 1 bar (umeren)
• Unutrašnja kontrola temperature ( ED ) : - 40 ... +160° (umeren)
• Senzorski sistem za automatsko podešavanje kamere

Kompatibilnost :
Kolica VARIA mod.3 je kompatibilan sa jednim Rico- sistemom žica ED varijante

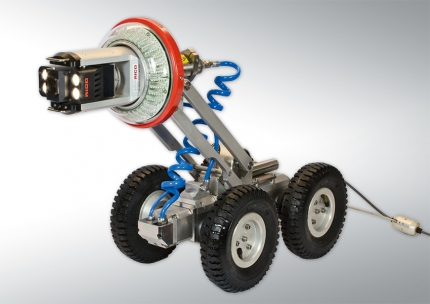

Kolica FV 150 S

•  od DN 150
•  pogon na 4 točka , upravljiva
•  kosi senzori , iskošena zaštita
•  unutrašnja temperatura i pritisak moguće pratiti na monitoru u vidu slike
•  rotacioni zglob
•  zasebna kontrola osvetljenja

Opciono :
     • Podizanje kolica FV 150 S
       električna se može koristi za cevi od DN 350-1000
     • POWER LED prsten za podizanje FV 150 S
       za glavni odvod i RPP ® intervencije
       sa 324 LED diode 36 x 6 za RPP , 18 x 6 za dubinu
       sa jakom elektronikom i kontrolom osvetljenja
     • nekoliko rezervnih točkića

Pricip upravljanja:
Pomeranjem džojstika na levo ili desno, brzina odgovarajućeg pogona je ograničena, dok se brzina kod drugih povećava. Ovo omogućava kontinuirano upravljanje kretanja.
Osnovne funkcije :

•  Rad na jedno-žičanom kablu 6.5mm/5.3mm
•  Rad kamere RICO -provodnika kamerama
•  Povezivanje lifta na motorni pogon za podešavanja visine kamere


Dodatne funkcije :

•  Kontrola mehanizma za podizanje 24V / 0.4A

Snaga motora :

•  2 x oko 60W

Jačina osvetljenja:

•  jačina osvetljenja kamere: 24V / max. 40W
•  dodatno osvetljenje: 24V / max. 40W

Senzori:
( Podaci se prenose delu za procenu u kontrolnojm delu )

•  uzdužni nagib mere: + / 10° ( opciono + / 30° )
•  poprečni nagib mere: + / 30°
•  unutrašnji pritisak : 1 bara
•  unutrašnja temperatura: -40 ... +160°
•  spoljašnja temperatura : -40 ... +160°
•  položaji ED kamere: rotaciona, okretanje kamere gore-dole i fokus
•  određivanje zuma

Kolica FV 200

•  za rad od DN 200
•  može se upravljati preko 2 motora
•  pogon na 6 točka
•  različiti dodatni točkovi
•   opciono sa POWER LED prsten 100 i držač odstojanja i elektronski podizač-lift

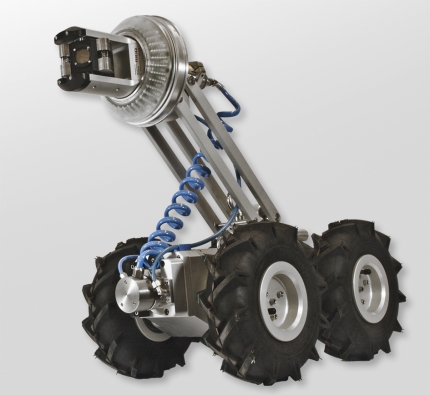

Kolica FV 300 T

•  od DN 300
•  pogon na 6 točka, može njime da se upravlja
•  kosi senzori , iskošena zaštita
•  unutrašnja temperatura i pritisak moguće pratiti na monitoru u vidu slike
•  rotacioni zglob
•   zasebna kontrola osvetljenja

Opciono :
    • Električni podizač za kolica FV 300 može da se koristi u cevi od DN 350
    • POWER LED prsten za podizanje FV 300 za glavni kolektor i RPP ® rad sa 324 LED 36 x 6 za RPP , 18 x 6 za dubinu sa jakom elektronikom i kontrolom osvetljenja
    • nekoliko dodatnih točkova

Princip upravljanja:
Pomeranjem džojstika na levo ili desno, brzina odgovarajućeg pogona je ograničena, dok se brzina kod drugih povećava. Ovo omogućava kontinuirano upravljanje kretanja.

Tehnički podaci:
Dužina : 1312 mm ukupno
Kućište dužina : 620 mm
Širina : 763mm
Visina : 270mm
Prenos snage pogonskih osovina kod zupčanika
Koristi od cevi DN 300 , sa podizačem- liftom od oko: DN 350 - DN 1400.

Elektro podaci:
Osnovne funkcije :
• Rad na jedno-žičnom kablu 6.5mm/5.3mm
• Operacija RICO –sa jednožičnim i višežičnim kamerama
• Povezivanje lifta na motorni pogon za podešavanja visine kamere
Dodatne funkcije :
Kontrola opružnog mehanizma
24V / 0.4A
Snaga motora :
oko 137 W
